    GKH型卧式刮刀虹吸卸料离心机


    产品名称:GKH型卧式刮刀虹吸卸料离心机
    所属类别:卧式离心机系列
    产品人气:1252
    更新日期:2019-12-26 13:58:50


    GKH型卧式刮刀虹吸卸料离心机

    ①性能:
    GKH型卧式刮刀虹吸卸料离心机是一种连续运转间歇卸料的固液分离设备。

    结构与特点:
    1、该离心机采用PLC程序控制,通过变频调速,控制系统采用能耗制动或回馈制动,全自动循环作业,手动操作模式与全自动操作模式可以自由切换。程序设定,无人看护的自动化操作,可实现人机对话,操作、维护方便。

    2、加料、洗涤、过滤、卸料全过程监护动作元件采用电气一液压自动控制。独立电气控制箱可实现远距离控制。

    3该离心机配有安全保护系统:转速检测,过振动保护(选装件),开盖保护(选装件),电机过载过热保护,刮刀旋转机械电气双重控制。电机与离心机主机为整体安装方便用户安装和使用,减小机器占用空间。采用液力偶合器传动,起动平稳,有效保护电机不受过载损害,简化日常保养作业
    4整机采用了全密闭结构,密封件采用硅橡胶或氟橡胶。独立式液压站,可隔离安装,方便检修。隔振装置和橡胶减振基础,机器运转平稳,振动和噪声大大降低,改善生产车间和工作环境,减小机器振动对设备和环境的危害。采用螺旋输送器卸料,对滑移性差的物料,可有效防止堵料。
    5离心机与接触物料部分均为不锈钢制造,可按GMP检测标准设计、制造。这样提高了机器的耐腐蚀性能和卫生要求。
    6、虹吸式卧式离心机,采用虹吸原理,生产效率高,比GK型离心机(同样转鼓直径)生产能力提高50%以上,且滤饼合湿量更低配置反冲洗装置(选装件),可对转鼓内残余滤饼层反冲浸泡,以便滤布循环使用

    产品主要用途:
    GKH系列卧式刮刀虹吸卸料离心机使用普通物料外更适用于固相粒度小、难分离的物料。普通使用在制药、化工、食品行业。(如淀粉、磷酸钙、小苏打等)


    工作原理:
    卧式虹吸刮刀离心机,除具有普通刮刀卸料离心机的推动力外,还有类似于真空管的虹吸抽力。离心机空载时,由反冲管向虹吸室内灌液,液体由虹吸室经转鼓的通孔压向外转鼓间隙内,一面排除虹吸管的空气,一面又在过滤介质上形成一层液体,以使进料分布均匀。然后开始进料,同时虹吸管旋转到某一位置,一定时间后再旋转到要求的较低位置,进料结束后,将虹吸管转到最低位置(虹吸室最大直径位置)。悬浮液进入转鼓后,固体颗粒被截留在滤布上,而液体则穿过滤布和过滤内转鼓,汇集在内外转鼓的间隙内,经转鼓和虹吸室的通孔进入虹吸室,再由虹吸管抽走,沉积的固体继续甩干后,油缸推动刮刀旋转开始刮料,再经料斗滑出机外,卸料完后进行洗网。虹吸刮刀离心机不仅在转鼓内对滤布进行冲洗,还可由反冲管向虹吸室加入冲洗水,控制虹吸管的上下旋转,使液体从内转鼓下面脉动式反冲洗滤网,可根据物料特性决定冲洗时间和次数,洗网完成后自动进入下一个循环工作周期。

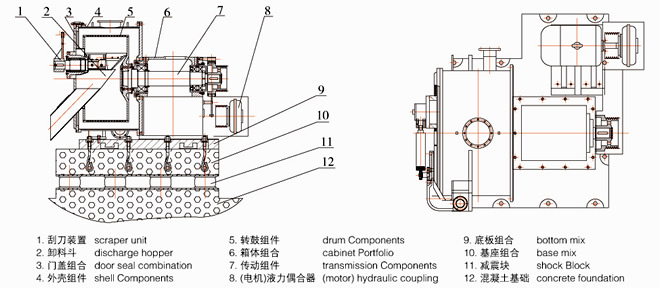

    结构示意图:


    ⑥GKH型离心机技术参数:



    型号

    GKH800

    GKH1000

    GKH1250

    GKH1600

    转鼓

    直径mm

    800

    1000

    1250

    1600

    高度mm

    400

    550

    630

    800

    有效容积L

    95

    208

    370

    650

    装料限重KG

    135

    312

    555

    960

    最高转速

    1600

    1350

    1200

    850

    最大分离因素

    1150

    1020

    1008

    650

    主电机功率KW

    30

    55

    75

    90

    整机重量KG

    5500

    7000

    12000

    15000
